Выход переменного тока | |
Выходной фазный ток (действующее значение) | 0~40А, точность вывода 0,2 градуса |
3-фазный параллельный токовый выход (эффективное значение) | 0~120А
|
Длительный фазный ток | 10А |
Максимальная выходная мощность фазного тока | 450ВА |
Максимальная выходная мощность 3 параллельных токов | 900ВА |
Максимально допустимое время работы 3 параллельных токов | 10С |
Диапазон частот (основной) | 0~1000Гц |
Гармоническое время | 0~20 |
Выход постоянного токат | |
Текущий выход | 0～±10А/фаза, 0～±30А/3 параллельных |
Выходная точность | 0,5 градуса |
Выход переменного напряжения | |
Выходное фазное напряжение (действующее значение)
| 0~120 В |
Выходное линейное напряжение (действующее значение) | 0~240В |
Фазовое напряжение/выходная мощность линейной фазы | 80 ВА/100 ВА |
Диапазон частот (основной) | 0~1000Гц |
Гармоническое время | 0~20 |
Выходное напряжение постоянного тока | |
Диапазон выходного фазного напряжения | 0～±Выход 160 В, точность 0,5 градуса |
Диапазон выходного напряжения сети | 0～±320В |
Фазовое напряжение/выходная мощность линейной фазы | 70 ВА/140 ВА |
Диапазон измерения времени | 0,1 мс～9999 с，точность измерения＜0,1 мс
|

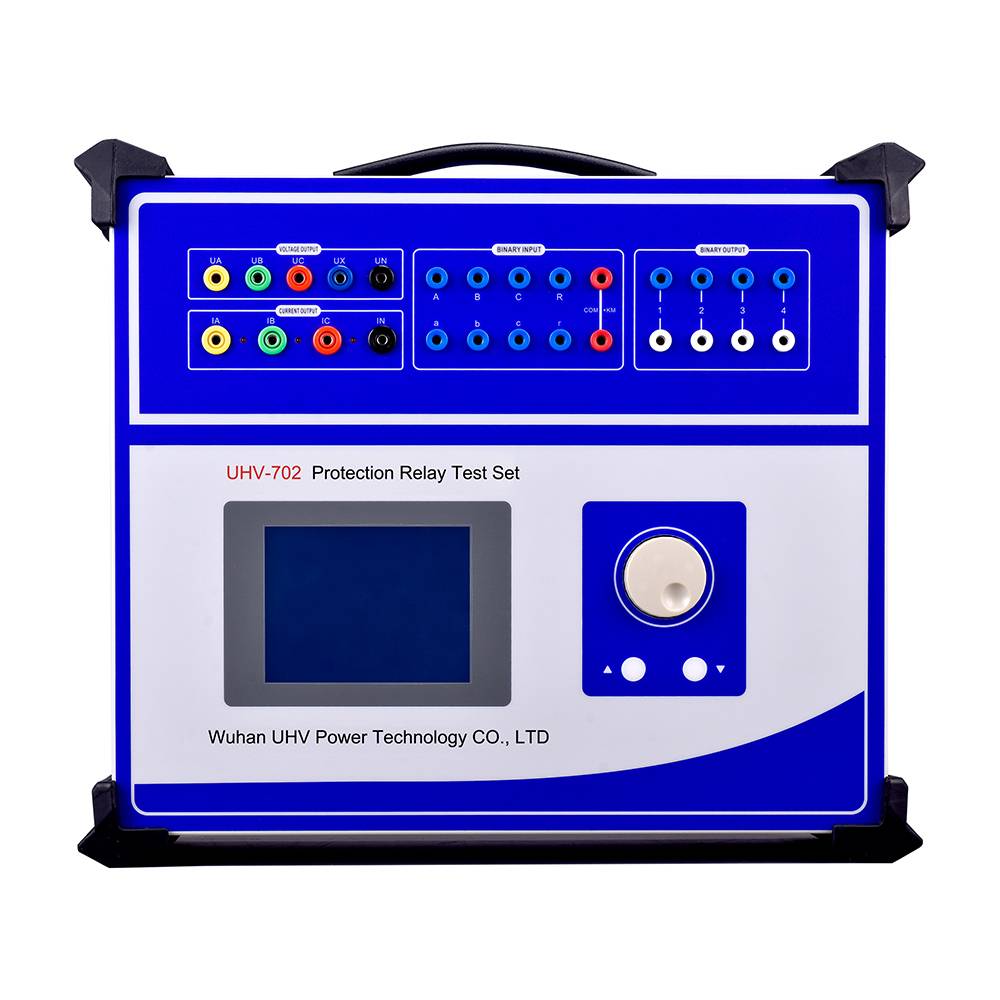

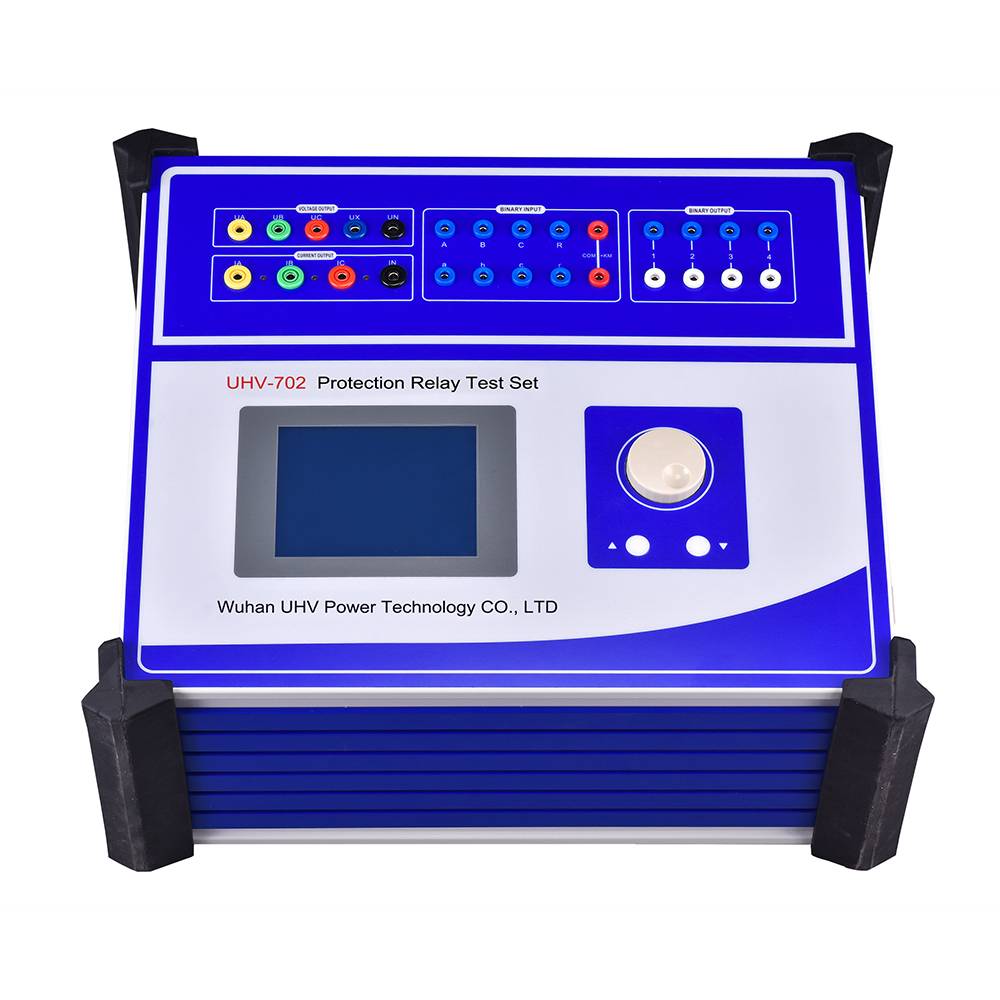

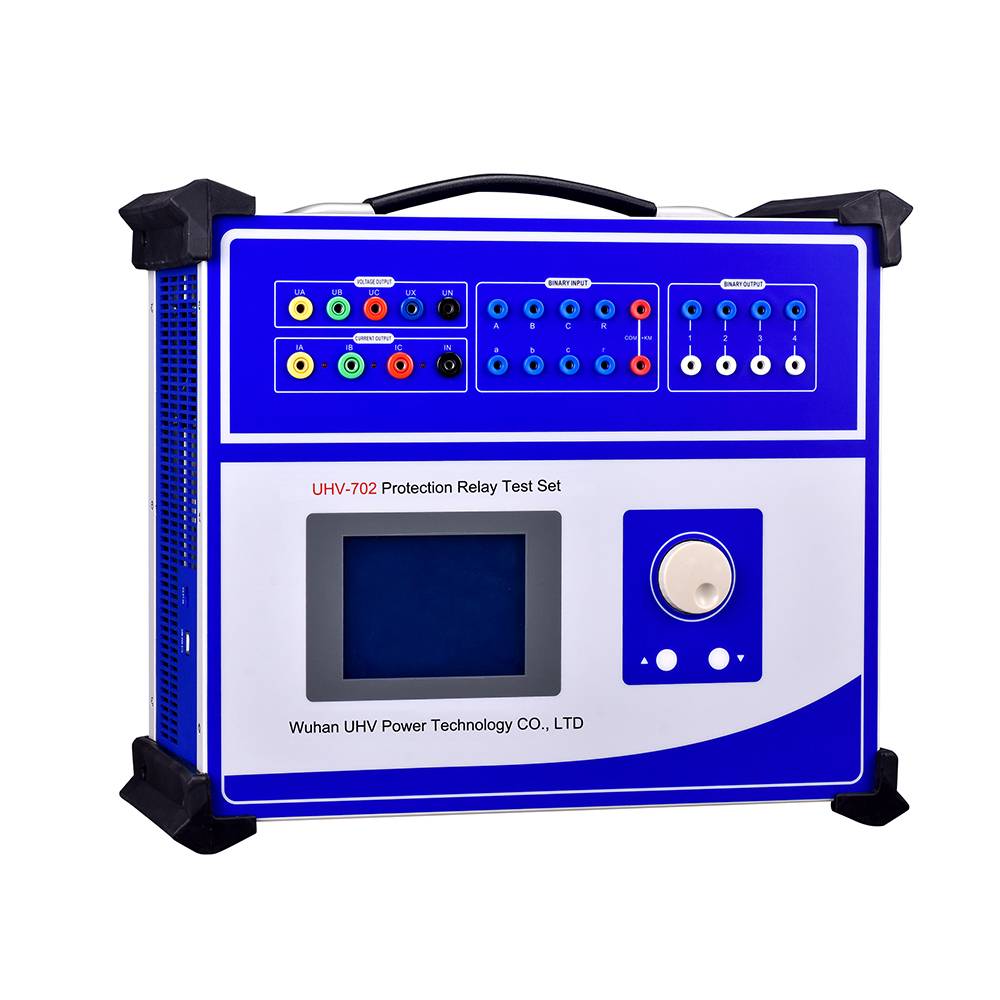

Прозвище: Тестер релейной защиты, комплект для тестирования реле защиты, набор для тестирования реле защиты, тестер 3-фазной релейной защиты
Особенности продукции
в1.Стандартный выход с 4-фазным напряжением и 3-фазным током имеет выход с 4-фазным напряжением и 3-фазным током, что позволяет использовать различные комбинированные выходы для различных типов испытаний защиты. Напряжение каждой фазы может составлять 120 В, а ток — 120 А при трех параллельных подключениях. Напряжение Ux четвертой фазы представляет собой многофункциональный элемент напряжения, который можно установить как 4 вида 3U0 или синхронное обнаружение напряжения, или вывести при любом значении напряжения.
в2.Удобное управление одной машиной. Одна машина управляется с помощью удобной и гибкой вращающейся мыши на большом ЖК-экране, и все данные отображаются на китайском языке. Он может выполнять большую часть работ по тестированию и проверке на месте, проверять различные реле и микропроцессорные защиты, а также моделировать различные сложные переходные, постоянные и коммутационные неисправности для всей группы испытаний. Его можно использовать после запуска, работа удобна и быстра.
в3.Мощная функция программного обеспечения позволяет выполнять различные крупномасштабные и сложные калибровочные работы с высокой степенью автоматизации, такие как проверка трехфазного дифференциала, быстрое переключение вспомогательного питания, проверка автоматического переключения режима ожидания, синхронное повторное включение проверки защиты линии и т. д. может легко тестировать и сканировать различные настройки защиты, воспроизводить неисправности, сохранять данные испытаний в реальном времени, отображать векторную диаграмму, распечатывать онлайн-отчеты и т. д.
в4.Тестер релейной защиты с большим количеством переключаемых контактов включает 8-контактный входной контакт и 4-парный нулевой контактный выход. Входной контакт нулевой и совместим с потенциальным контактом 0–250 В, который можно интеллектуально и автоматически идентифицировать. Входные и выходные контакты могут быть расширены в соответствии с потребностями пользователя.
в5.Большой ЖК-экран представляет собой большой графический ЖК-дисплей высокого разрешения с разрешением 320 × 240 точек, все рабочие процессы задаются на дисплее, рабочий интерфейс и результаты испытаний отображаются на китайском языке, а дисплей интуитивно понятен и понятен.
в6.Самозащита использует разумно спроектированную структуру рассеивания тепла и имеет надежные и комплексные меры защиты, плавный пуск, а также некоторые функции самодиагностики и блокировки неисправностей.
в 7.Независимое специальное выходное устройство постоянного тока оснащено одной цепью специальной регулируемой выходной мощности постоянного тока 110 В и 220 В.
в9.Высокая себестоимость — это продукт совместной разработки междисциплинарных дисциплин, объединяющий передовые научные и технологические достижения нескольких дисциплин. Он обладает как производительностью больших тестеров, так и ценой маленьких тестеров, а также имеет высокое соотношение цены и качества.
